施工指导

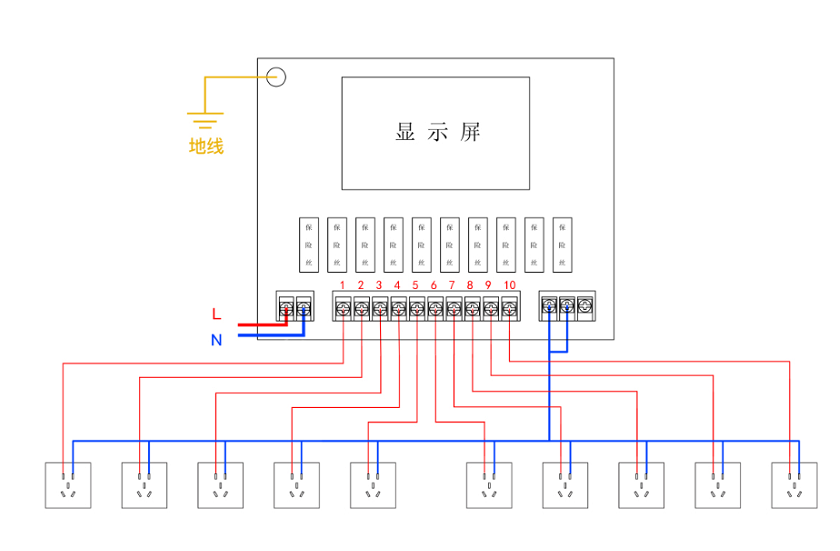

一、设备以下安装接线原理、方法及标准

![](/media/202207/2022-07-08_095038_971848.png)
注意事项
1、十路机和十二路机，主机进线和插座出线独立，单台设备主机进线建议最小4平方
2、插座火线并联接出，插座火线建议最小1.5平方国标铜芯线
3、插座零线串联接出，接在插座出线公共零线端，建议最小2.5平方国标铜芯线
4、地线可接可不接，不接地线不影响使用，接上地线是个保障
5、十二路设备接线原理与十路机类似，多两个插口
6、蓝牙单控、双控设备和汽车桩，只有三根线（零、火、地线），直接接上对应进线的零火线和地线即可，汽车桩和双控大功率设备必须接地线且可靠接地
7、汽车桩单台设备进线最小6平方，国标铜芯线

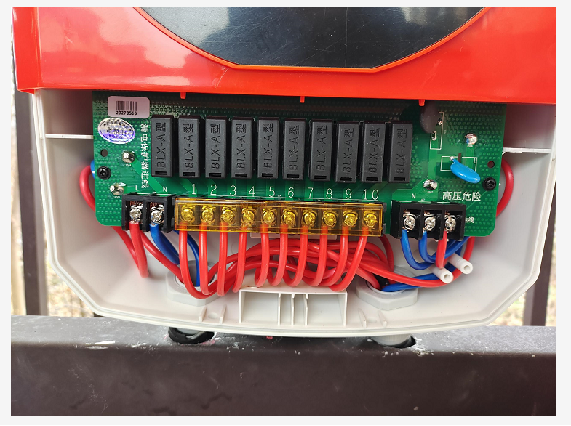

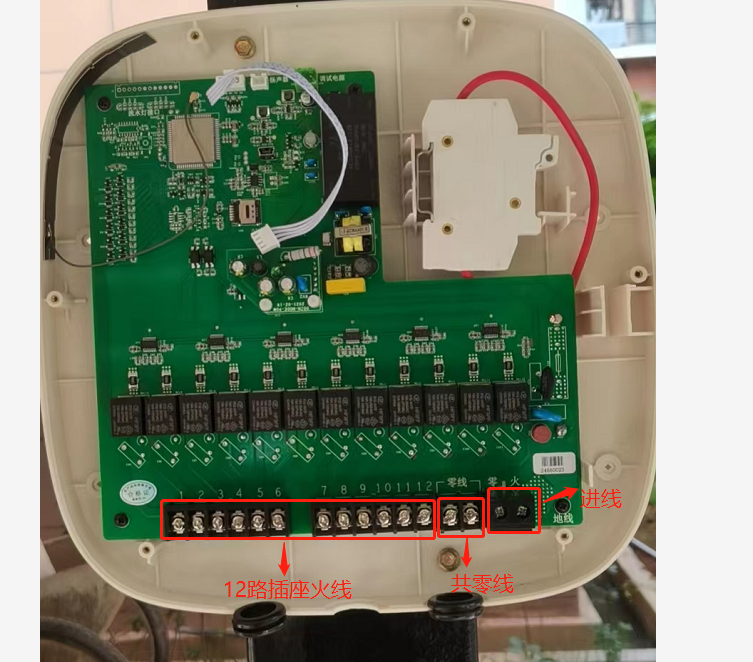

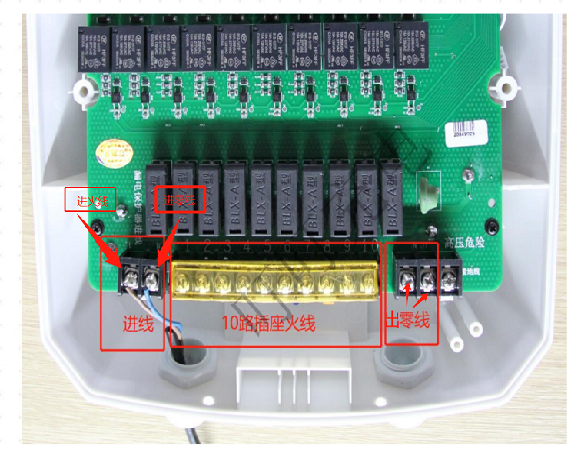

接线实拍图

![](/media/202207/2022-07-08_103209_652829.png)

![](/media/202207/2022-07-08_103244_736429.png)

![](/media/202207/2022-07-08_103403_751630.png)

常见设备安装视频
1、成品架安装-方小白安家记
https://channels.weixin.qq.com/web/pages/feed?eid=export%2FUzFfAgtgekIEAQAAAAAAkw0qwIJJ6wAAAAstQy6ubaLX4KHWvLEZgBPEyIM0E30RbeT8zNPgMIB64-sQEvnDDSIBJVoV9lMx
2、设备安装上墙-跟着老师傅学安装
https://channels.weixin.qq.com/web/pages/feed?eid=export%2FUzFfAgtgekIEAQAAAAAABCsSen28BgAAAAstQy6ubaLX4KHWvLEZgBPE2oMINzV4fb_8zNPgMIDBSrZIa5n6Bhfdu4AMMbBa
3、汽车桩安装-3根线7颗螺丝搞定汽车桩安装
https://channels.weixin.qq.com/web/pages/feed?eid=export%2FUzFfAgtgekIEAQAAAAAA2loXGv5HcAAAAAstQy6ubaLX4KHWvLEZgBPE1YNANkwxXoL8zNPgMIB9PGtSc10Q_JkJZ93d6oOY

二、设备功率大小核算
1、十路机单口最大支持1200W，整机最大功率4500W
2、十二路机单口最大支持1200W，整机最大功率7000W
3、双控设备单口最大支持3500W，整机最大功率5000W
4、汽车桩单口最大支持7000W，整机最大功率7000W
5、两轮车充电平均功率在220W-300W之间，因城市不同，功率有差异
6、单个电车充电功率请参见电动车充电器标注铭牌，所见充电器输出功率
7、整条线路的负载总功率，可根据设备数量，设备类型，预估使用率，预估充电平均功率，满负荷充电概率等综合计算
8、常见设备安装用线建议及自查表

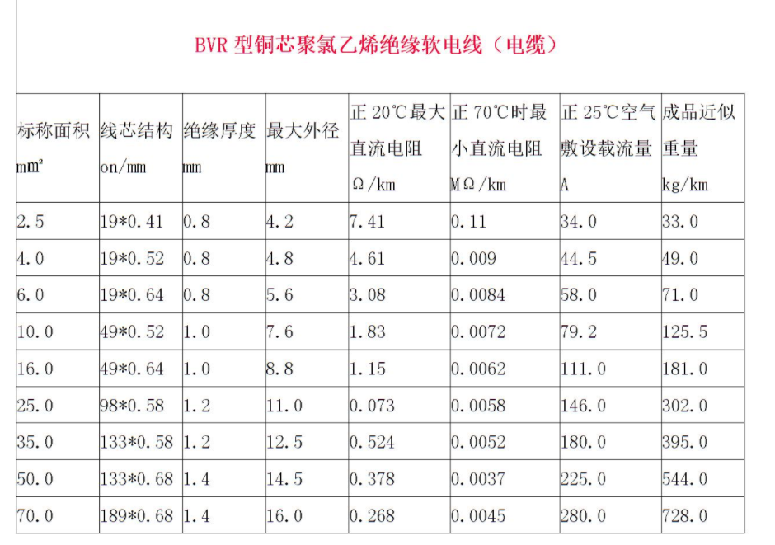

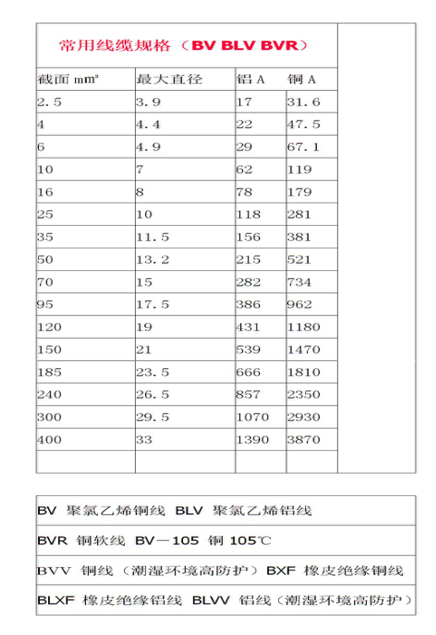

三、常见线材型号、线径大小

![](/media/202207/2022-07-08_110751_874295.png)

![](/media/202207/2022-07-08_110809_396350.png)

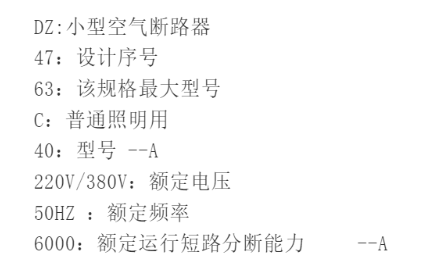

四、常见空开型号及释义

目前家庭使用DZ系列的空气开关（带漏电保护的小型断路器），
常见的有以下型号/规格：C16、 C25、C32、C40、C60、C80、C100、C120等规格，
其中C表示脱扣电流，即起跳电流，例如C32表示起跳电流为32安
空气开关型号：D代表动力，C代表照明
型号上升一般是6、10、16、20、25、32、40、50、63、80、100、

![](/media/202207/2022-07-08_111300_325256.png)

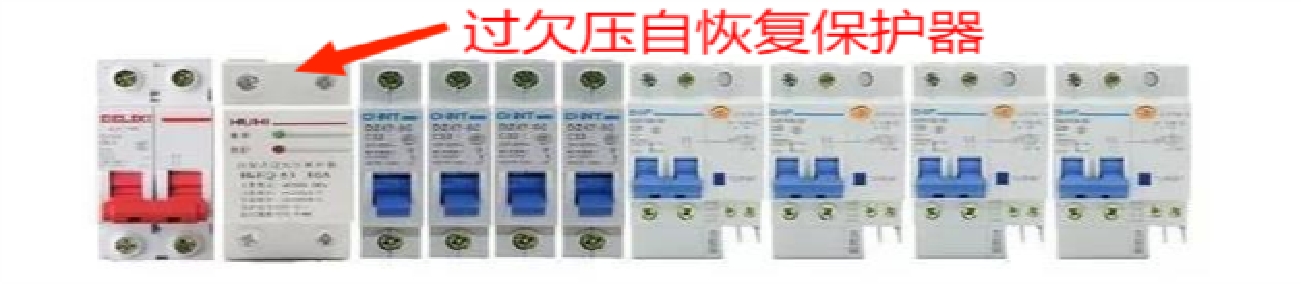

备注：因电网电路中往往出现不定时的电压波动情况，建议线路开端增加过欠压保护器，
保护整体线路电压正常，保护设备及电器

![](/media/202207/2022-07-08_111508_722617.png)

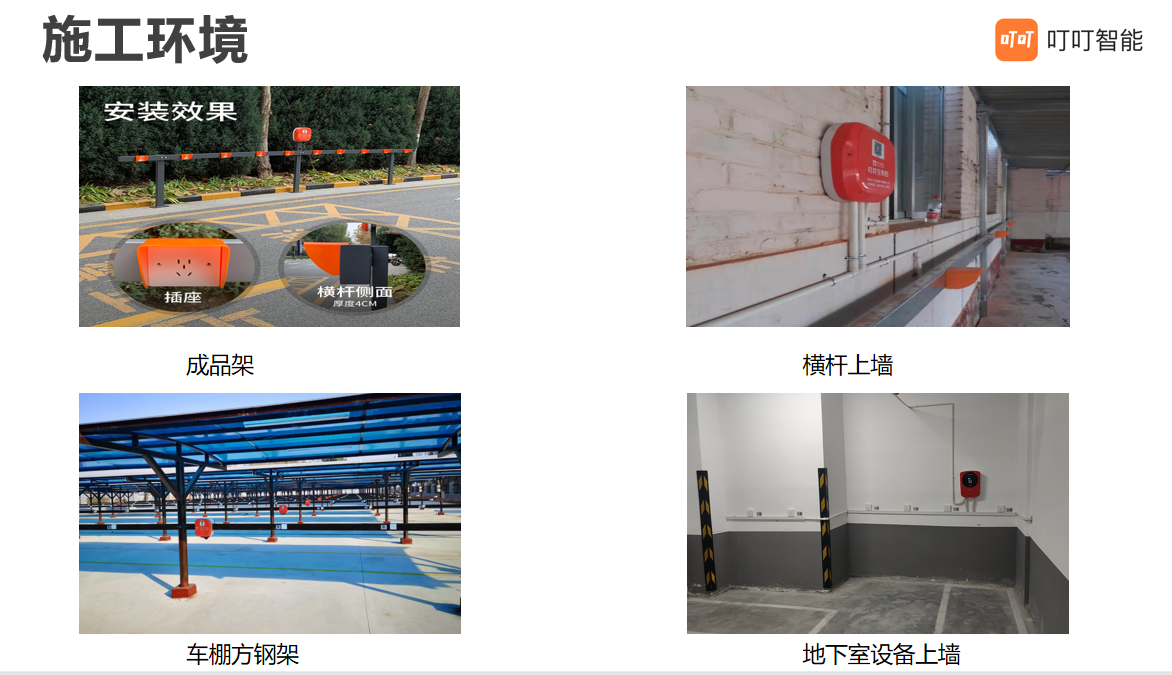

五、常见施工环境

![](/media/202207/常见施工环境_1657250281.png)

施工配套--常见车棚材质及特点
1、彩钢瓦车棚
顶棚上是镀锌板，下封板是镀锌板喷涂的，安装采用拼接式。如果安装离卧室近，会影响到正常生活和休息，
因为下雨的时候噪音比较大，综合造价120--150元/平方米
2、阳光板车棚
顶部材料是阳光板，阳光板是空心的，耐冲击，可以防止在运输、安装使用过程中破碎，但在阳光的暴晒下
容易老化，综合造价200--240元/平方米
3、铝合金车棚
顶部材料是耐力板，抗冲击性强，强度超过亚克力板和强化玻璃数倍，坚固安全。板材加工性佳，可塑性强，
骨架是用高强度的铝合金，铝合金材质不易腐蚀，不生锈，使用寿命长，综合造价300--350元/平方米
4、
![=video]()膜结构车棚
主要是由膜结构制成，造型美观、寿命长久，高强度加厚专用钢架，强度高。在阳光下曝晒不会产生黄变、
雾化等，建筑膜才的冲击强度是普通玻璃的250-300倍，是亚克力板材的20-30倍，是钢化玻璃的2倍，几乎
没有断裂的危险性，有“不破玻璃”和“响钢”之美称，综合造价300--400元/平方米
